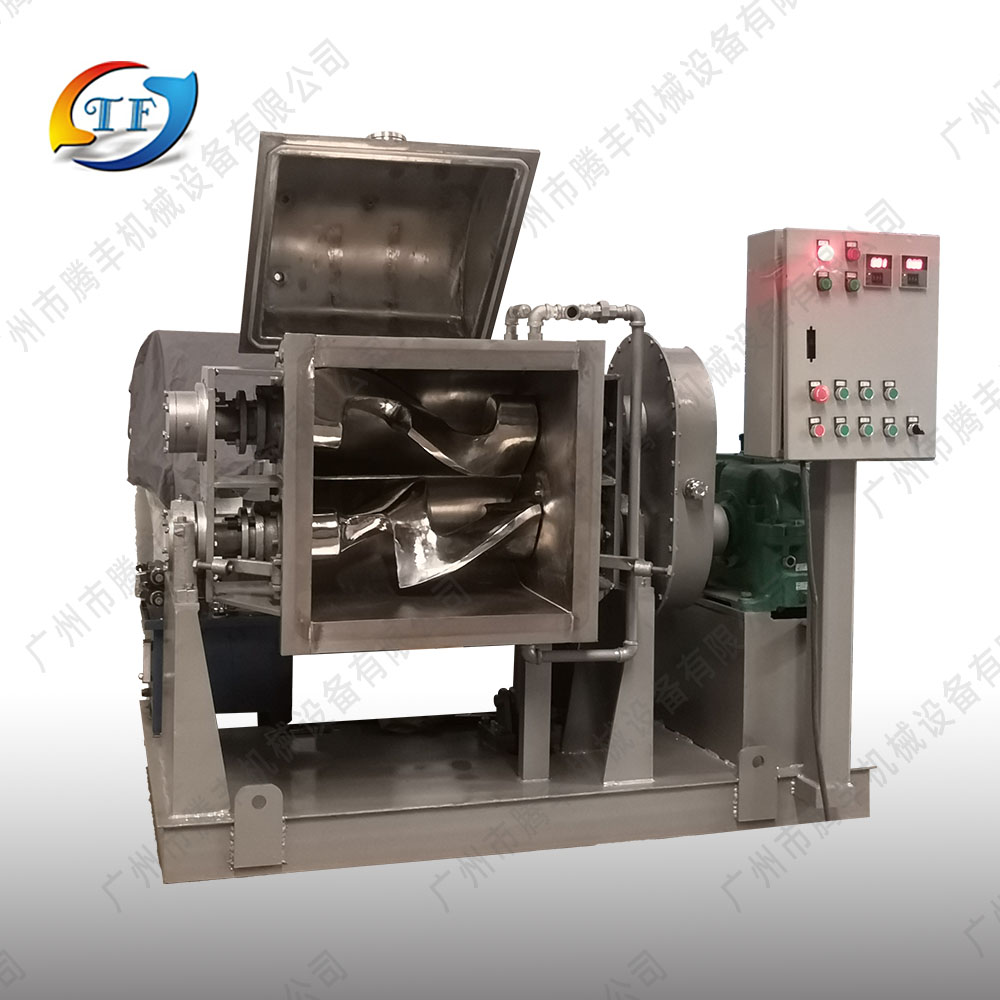

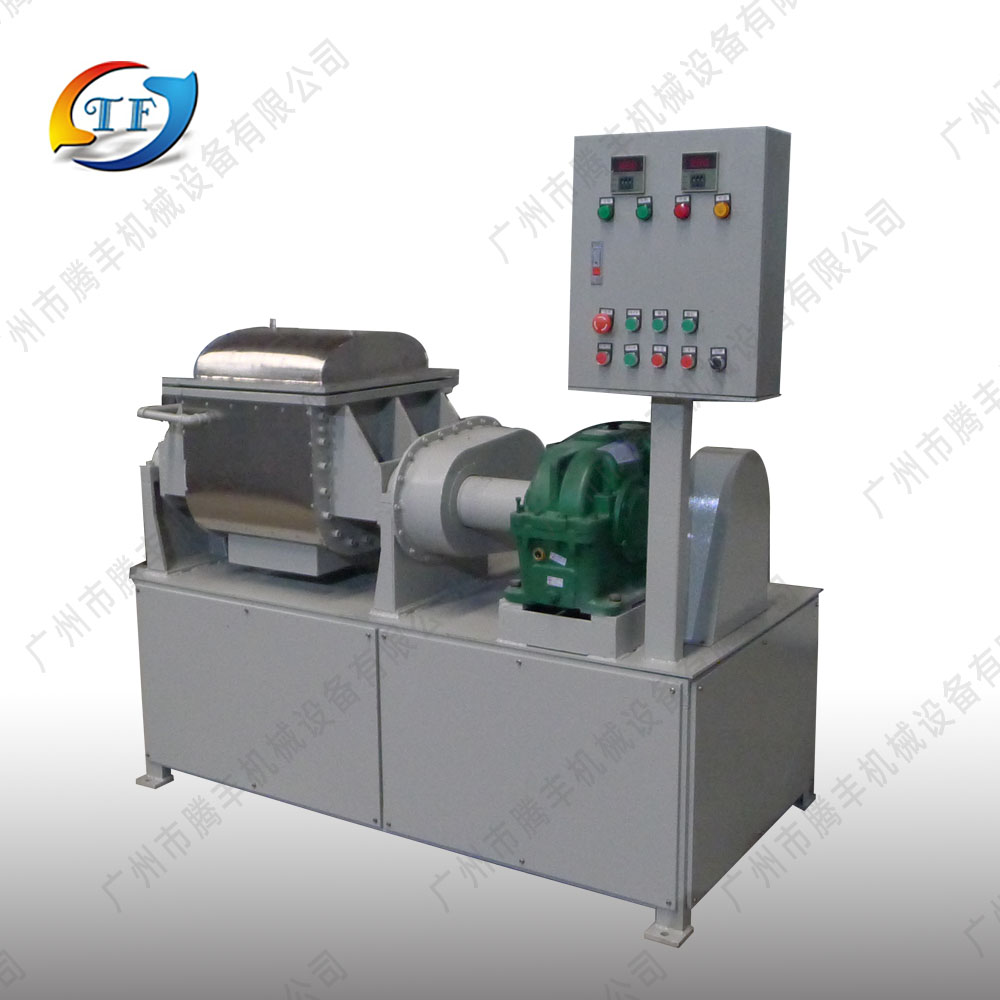

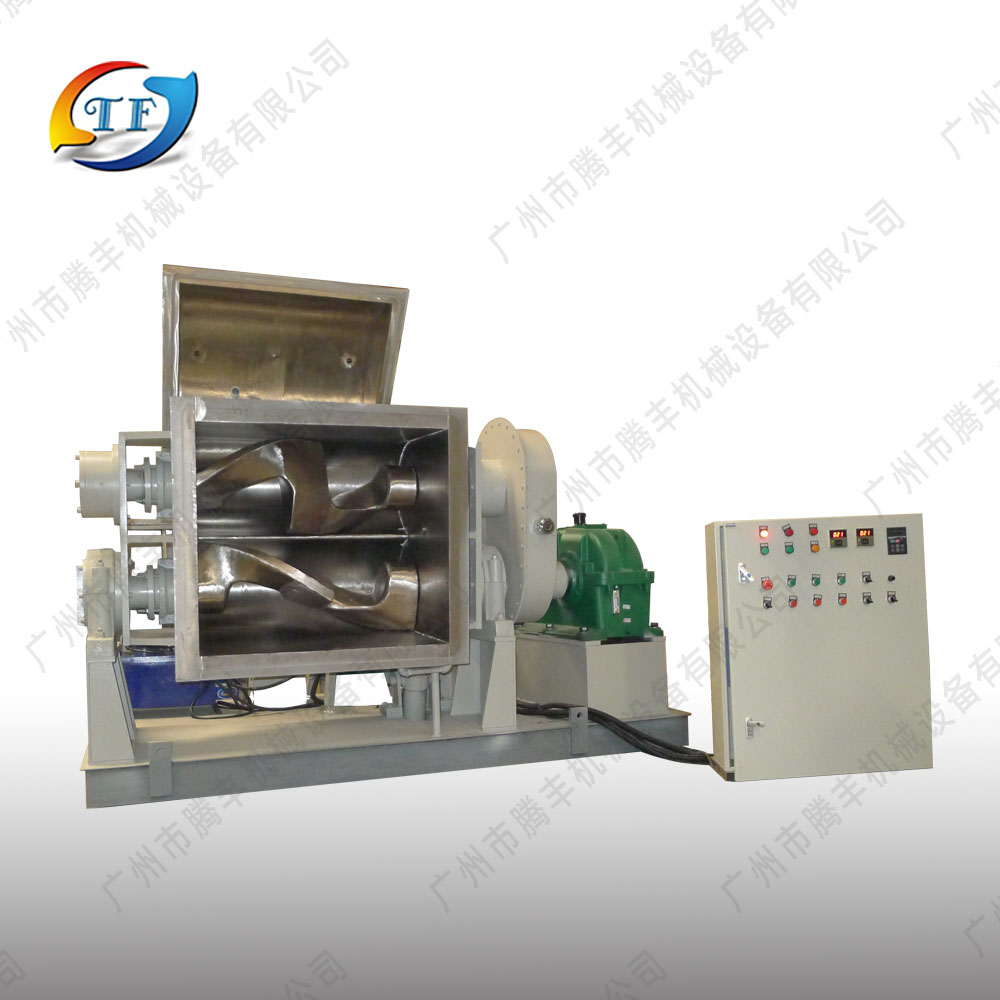

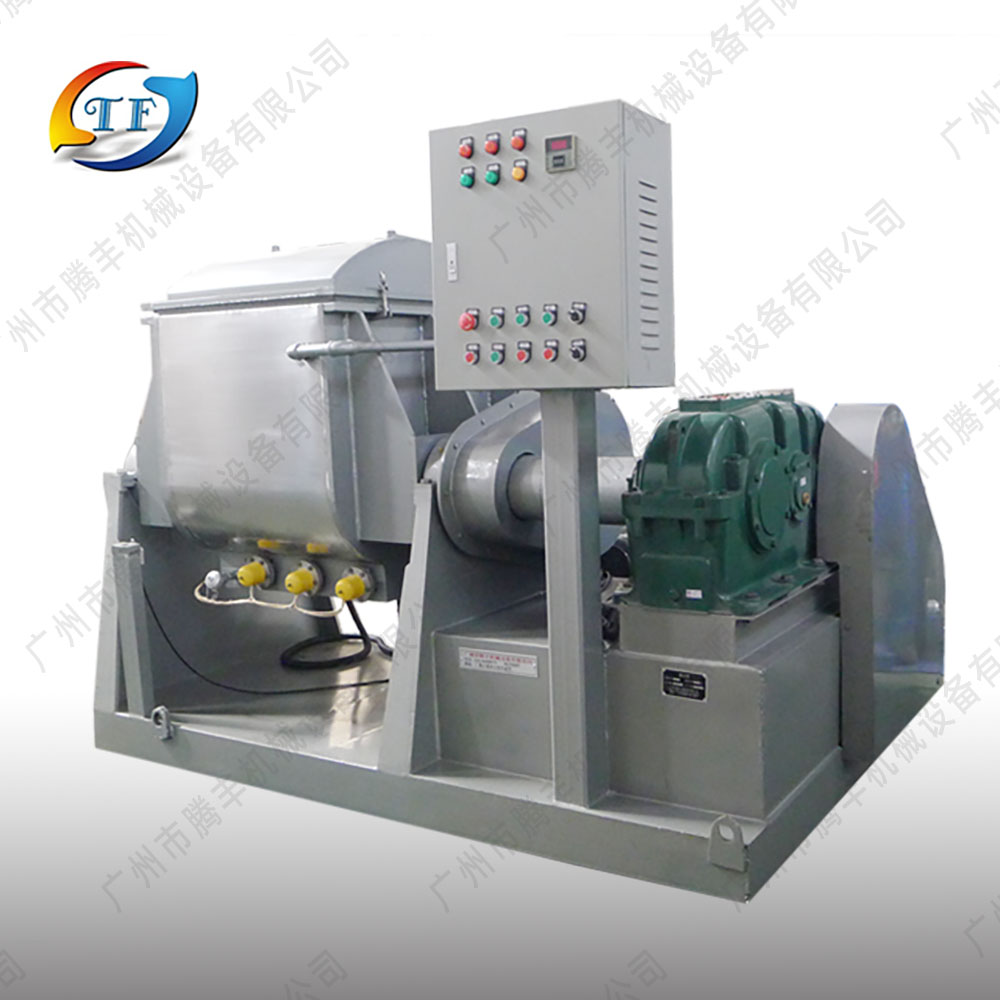

液壓翻缸捏合機

發布日期： 2023-06-14 17:04:31 閱讀量： 384

捏合機是一種特殊的混合攪拌設備，液壓翻缸捏合機與傳統的下出料捏合機、螺桿出料捏合機不同的地方就是出料方式，其它結構功能大同小異。

型號規格：: NH 5L-4000L

非標定制：: 支持

性能特點：: “Z”型雙槳攪拌；物料混合均勻

物料處理：: 各種粘度CMC

可選功能：: 出料方式，加熱方式，抽真空，防爆功能

業務咨詢熱線：: 13829720947

產品詳情
聯系騰豐

型號：NH-（500-2000L）
應用領域：化工、塑料、橡膠、油墨、碳素、醫藥、食品等

一、工作原理

工作原理
捏合機是一種特殊的混合攪拌設備，具有兩個槳葉，通過不同的槳速使得混煉的物料能夠迅速均質攪拌。是對高粘度、彈塑性物料的捏合、混煉、硫化、聚合的理想設備，可用于生產硅橡膠、密封膠、熱熔膠、食品膠基、醫藥制劑等。真空捏合機捏合機中的一種，主要由捏合系統、真空系統、加熱系統、冷卻系統和電器控制系統等幾大部件組成。


二、性能介紹

1.靈活的選材方案
捏合機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材定制，并且不同材質也可以結合使用；
設備選材時區分：與物料接觸部分以及非與物料接觸部分；
捏合機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層；
不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式，并可分別應用于不同的使用部位。

液壓翻缸捏合機

2.可靠的驅動配置
捏合機根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機選擇有：普通電機、防暴電機、變頻電機、高效節能電機、高防護等級電機、以及異電壓下的電機；

液壓翻缸捏合機

3.高效的攪拌裝置
攪拌槳的材質堅韌，結構可靠；根據多年來的經驗設計的攪拌槳的先端形象，合理科學，并且還有可以冷卻或加熱的內部空心的攪拌槳可供用戶選擇。

液壓翻缸捏合機

4.優異的真空減壓
采用真空槽蓋和真空用軸封后，可進行真空減壓狀態下（低溫沸騰，脫氣泡，一定程度的脫水）的混煉，捏合操作（供用戶選擇機種）。

液壓翻缸捏合機

5.高效的投料及出料
主要是通過油壓（一部分機種是手動操作）是捏合槽傾倒或復位，上蓋的開閉也是油壓操作（部分機種是手動操作），投料和出料非常方便。并且，如果在上蓋上可以再裝投料孔，則可從上部進行投料。

液壓翻缸捏合機

6.嚴密的動軸密封
用以解決顆粒、粉末、微米級粉末、液體、漿料狀態的主軸密封。

液壓翻缸捏合機

7.節能的冷卻、加熱系統
根據用戶要求，在捏合槽外壁安裝夾套夾套，將攪拌槳制成內部空心的形式，這樣就可以進行冷卻或加熱。

液壓翻缸捏合機

8.強力的捏合槽

捏合槽結構可靠，也有可以冷卻或加熱的夾套式捏合槽可供用戶選擇。
9.混煉、捏合
兩根強韌的攪拌槳在在運動時，產生巨大的減切力，從而得到高度的捏合效果。
10.其它
根據用戶的需要，還可以在機器上安裝荷重安全裝置，各種計測儀器等。各種規格及電動機功率等，有時因改良而變更。根據處理質特性等不同，與用戶洽談后，可進行特殊設計制造

三、選型參數

undefined

型號	裝載系數	捏合槽		主電機功率KW	出料方式		加熱方式		攪拌槳轉速rpm
NH-5	0.7	5	3	1.1-2.2	手動翻缸	手動翻缸下出料	汽	電	33.23
NH-10		10	7	1.1-2.2	手動翻缸	手動翻缸下出料	汽	電	33.23
NH-50		50	33	5.5-7.5	液壓翻缸	液壓翻缸下出料	汽	電	45.23
NH-100		100	70	7.5-11		液壓翻缸下出料	汽	電	35.22
NH-200		200	150	11-18.5		液壓翻缸、螺桿出料、下出料	汽	電	37.21
NH-300		300	230	18.5-22			汽	電	37.21
NH-500		500	350	22-30			汽	電
NH-1000		1000	700	37-110			汽	電
NH-1500		1500	1100	37-110			汽	電
NH-2000		2000	1500	55-110			汽	電
NH-3000		3000	2400	75-160			汽	電
NH-4000		4000	3000	90-160			汽	電

1、確定每批次混合的物料體積，取相應規格的設備。

2、選取設備制作材質，材質分：與物料接觸部分、不與物料接觸部分，設備其它部件保持原有材質。
(材質依據物料性質、工況要求、衛生級別等因素決定，常規有碳鋼、304/316L/321不銹鋼)
(材質選定后依據要求確定表面處理要求)
3、根據物料的比重、流動性等性質，以及啟動標準來確定配置的驅動能力。
(啟動標準分：重載啟動、空載啟動)
4、依據實際工藝情況，增加輔助功能組件，如噴液、加熱/冷卻、等。
5、設計設備的開口要求，如加料口、清理口、排氣孔等
6、選擇出料模式以及驅動方式，分手動、氣動、電動
重要提示：設備的選型是比較重要的環節，應盡可能提供物料的詳細信息，以及工藝安排，以便我公司專業人員為您提供優質的技術服務。
